Технологии «Умного дома» для оптимизации расходов на отопление загородного дома.

      Идея автоматизации дома зрела давно и мой интерес к ней рос по мере совершенствования технологий: сначала появился промышленный стандарт беспроводной технологии управления устройствами Z-Wave, а потом и «коробочные» реализации контроллеров сети таких устройств.
      Беспроводный стандарт Z-Wave дает возможность реализовать функции «умного дома» без сверления стен и прокладки дополнительных кабелей. А «коробочные» реализации контроллеров - сделать управление устройствами более простым и, главное, надежным.
      Для начала я собирал коллекцию полезных ссылок, вроде этой о стандарте Z-Wave вообще и этой об одной из реализаций конкретной задачи. Потом из различных вариантов «коробочных» реализаций контролеров выбрал производителей, решения которых мне показались наиболее интересными и перспективными. Это были польский производитель Fibaro и гонконгский Mi Casa Verde (новое название Vera Control). И на примере них начал отслеживать развитие технологии и спектра устройств.
      Решающим фактором старта реализации своего проекта внедрения «умного дома» стал просмотр фильма «Чужие» стало кардинальное повышение тарифов на энергоносители. Внедрять «умный дом» стало не только интересно, но и экономически целесообразно. Под катом - детальное описание. Осторожно, много букв и фотографий.
      Когда родители жены заговорили о необходимости как-то оптимизировать затраты на отопление их загородного дома, первое, что пришло в голову - «это точно задача для умного дома». Потому что:
- одна из основных функций «умного дома» - это греть/охлаждать/освещать только то, что нужно и только тогда, когда нужно. За счет именно этого и достигается наибольшая экономия;
- давно уже хотелось реализовать удаленное управление отоплением, чтобы на выходные зимой приезжать в уже теплое помещение, а не мерзнуть полдня после приезда, пока дом прогреется;
- в доме стоит электрический котел и двухзонный счетчик, а значит  - это еще одна возможность «маневра» в целях экономии.
     Дело в том, что загородный дом используется эпизодически (праздники, школьные каникулы, выходные), но в остальное время его все равно нужно подогревать, иначе холод и влага быстро приведут дом в непригодное состояние. Про «разморозку» системы водяного отопления я вообще молчу. До сих пор проблема решалась так: при отъезде котел настраивали на поддержание минимально возможной температуры теплоносителя(воды), т.е. +40°C. Меньшую температуру теплоносителя котел поддерживать «не умеет». Приблизительно это соответствовало температуре в помещении от 10°С в помещении при -10°С на улице до 20°С в помещении при +5°С на улице. Плюс некоторое влияние солнца в солнечные дни. Итого - в среднем зимой в доме было +15°С, что конечно же явно излишнее, да к тому же и постоянное отопление эпизодически используемого дома.
      С учетом вышеизложенных условий, задача реализации проекта была сформулирована так: необходимо реализовать два основных режима работы:
1. «Дежурный» (дома никого нет),  когда нужно поддерживать температуру в доме около 10°С, вне зависимости от погодных условий, при этом по возможности подогревать дом большей частью в период с 23:00 до 06:00, когда тариф на электроэнергию в 2 раза ниже;
2. «Рабочий» (жильцы в доме), когда нужно поддерживать температуру в доме около 21°С, вне зависимости от погодных условий.
      Кроме того, требовалось:
- возможность удаленного контроля/управления системой через интернет, в том числе с мобильных устройств;
- наличие максимально простого аппаратного пользовательского «интерфейса» переключения режимов «Дежурный»/«Рабочий», с которым бы с легкостью и самостоятельно бы справились люди 67-летнего возраста  - хозяева дома, родители жены;
- максимально возможная независимость работы системы от наличия электропитания и канала интернет;
- крайне желательно получение push-уведомлений о смене основного режима работы системы;
- крайне желательно получение аварийных push-уведомлений при понижении температуры в помещении ниже +5°С (во избежание «разморозки» системы отопления);
- окупаемость проекта не более, чем за 2 отопительных сезона.
      Таким образом, задача реализации проекта была декомпозирована на решение нескольких составляющих задач и проблем (в порядке убывания сложности):
1. Придумать - как подключить «умный дом» к котлу отопления. «В лоб» задача не решается: просто подключить котел через реле, управляемое системой, невозможно по причинам:
- мощность котла 12кВт, значит пусковая нагрузка может быть и до 20кВт. Реле такой мощности, причем трехфазное и управляемое по Z-Wave, я не нашел, но даже не это главное;
-  даже если найти реле требуемой мощности - невозможно просто «рубить по питанию» весь котел, ибо а) он управляется собственным контроллером, который от такого режима скоро просто навернется, б) котел должен быть непрерывно подключен к электросети, чтобы он нормально выполнял свои функции, например периодически включал электромотор принудительной циркуляции теплоносителя(воды) в системе воизбежание застоя;
- котел уже имеет в своем составе реле, которое управляется контроллером котла и способно включать/выключать основную нагрузку. Один из базовых принципов программирования гласит: «не плоди повторяющиеся сущности» - это приведет к стратегическим ошибкам. Значит еще одно мощное трехфазное реле искать и ставить точно не будем.
2. Придумать простой аппаратный пользовательский «интерфейс» переключения режимов «Дежурный»/«Рабочий»;
3. Подобрать и купить управляющий термостат и центральный контроллер Z-Wave сети с учетом требований и ограничений основной задачи проекта;
4. Собрать все в кучу (электрическую, аппаратную и программную части) и попробовать с этим всем «взлететь».
      Итак, мы имеем набор из 4 подзадач, последовательное решение которых приведет нас к успешной реализации. Начнем.
      Решение подзадачи №1:
В очередной приезд на дачу сфотографировал инструкцию к котлу и внутренности самого котла. Чтобы потом можно было спокойно «курить мануалы» и гуглить. Вот что получилось. На фото уже отмечены наиболее существенные детали, которые использовались для поиска информации и решения.

Модель котла и дата выпуска

Блок управления котлом водяной насос (слева), датчик потока теплоносителя(справа).

Серийный номер (предполагал, что он может понадобится для точной идентификации модели).

Это и есть искомый разъем для подключения внешнего управления котлом.Сейчас просто установлена перемычка.

Этот же разъем и трехфазное реле управления силовой нагрузкой.

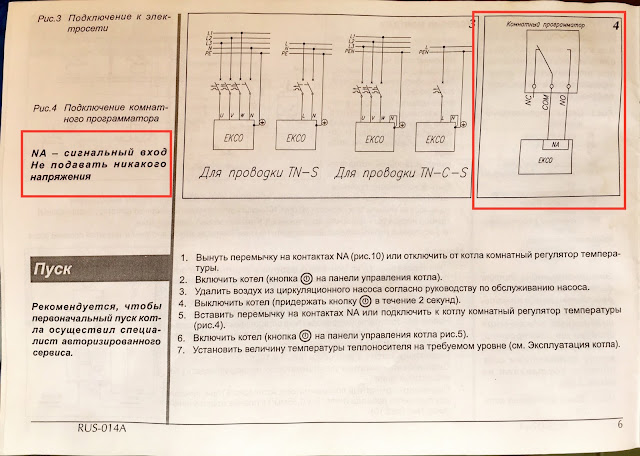

А вот и электрическая схема подключения внешнего управления котлом.

Подсказка - где искать разъем.

   Котел 2007 года выпуска предусматривает подключение внешнего регулятора температуры, т.е. устройства, которое в зависимости от соотношения требуемой температуры в помещении и текущей температуры будет замыкать и размыкать два контакта разъема NA котла, таким образом давая команду блоку управления котлом: «надо греть» или «не надо греть» соответственно. Дальше уже сам штатный блок управления котлом управляет полностью работой котла с помощью штатных реле.
   Теперь мы знаем, какой нам нужен термостат для решения подзадачи №3.

Решение подзадачи №2:

   Очевидно, что для управления всего двумя состояниями системы, самое простое решение - обычный кнопочный выключатель(каким обычно включают свет), который будет переключать состояния Z-Wave реле. Но следует учесть, что обычный выключатель (по научному - бистабильный) в общем случае не будет отображать текущее состояние системы, т.е. например положение вниз - «Дежурный», вверх - «Рабочий» режим. Потому что с помощью веб-интерфейса «умного дома» тоже возможно управлять этими режимами, а значит - положение обычного выключателя (вверх/вниз)  - абсолютно ни о чем не говорит пользователю о текущем состоянии системы.
      Для обеспечения простого аппаратного пользовательского «интерфейса» был выбран набор из выключателя «звонкового типа», он же - кнопка(по научному - моностабильный), который при однократном нажатии будет давать сигнал Z-Wave реле на переключение режимов, и лампочки, которая будет «отображать» текущий режим. Например, горит = «Рабочий», не горит = «Дежурный». В «Эпицентре» был найден моностабильный выключатель с встроенной лампочкой. В качестве Z-Wave реле было выбрано реле FIBARO Relay Switch в связи с тем, что:
- его можно вмонтировать в существующую монтажную коробку выключателя/розетки в котельной;
- пришла просто замечательная мысль, что раз уж его можно вмонтировать в коробку существующей розетки и сейчас в одну из розеток котельной включены бойлер горячей воды, то можно выбросить эту самую розетку и вместо нее вмонтировать реле и моностабильный выключатель с лампочкой. Таким решением мы получаем массу преимуществ:
а) не нужно придумывать место установки моностабильного выключателя с лампочкой (т.е. простого аппаратного пользовательского «интерфейса» переключения режимов);
б) этим же самым Z-Wave реле мы сможем включать и выключать бойлер горячей воды в зависимости от режимов «Дежурный»/«Рабочий» и, тем самым, дополнительно сэкономим на электроэнергии;
в) одной единственной кнопкой мы будем управлять двумя самыми «прожорливыми» потребителями энергии.
    Нужно отдать должное компании Fibaro за их способность уместить 2,5кВт-ное Z-Wave реле в столь миниатюрный корпус (Dimensions: (LxWxH)):42.50x38.25x20.30mm). Я просто не поверил своим глазам, когда впервые увидел реле не на картинке, а в руках.
    При покупке любого Z-Wave оборудования, следует учитывать диапазон его рабочей частоты. Для Европы(EU) и Украины это 868.4 MHz.

Решение подзадачи №3:
   В качестве термостата был выбран Secure SRT322 (a.k.a Horstmann HRT4-ZW). Он состоит из батареечного термостата, установленного на стене в комнате для управления и релейного выключателя для управления котлом. Термостат может управляться вручную пользователем или дистанционно с помощью Z-Wave для установки желаемого уровня температуры. Иногда эти термостат и реле продаются отдельно, но выгоднее покупать именно комплектом.
   Реле было установлено в котельной и подключено к разъему NA котла, а термостат был установлен в гостиной на первом этаже дома.
     Важно:  при подключении к бытовой сети любого Z-Wave оборудования (в данном случае реле к котлу) необходимо соблюдать правильное подключение фазы (Line) и нейтрального провода. Необходимые для Z-Wave реле 220v были взяты прямо с одной из фаз на главном внутреннем реле котла. А термостат вообще подключать ни к чему не нужно: на двух батарейках АА он живет около 2 лет.


 В качестве центрального контроллера Z-Wave сети был выбран Fibaro Home Center Lite (далее - HCL)

Fibaro Home Center Lite (далее - HCL)


Решение подзадачи №4:


     Ко всем перечисленным выше устройствам есть мануалы на русском языке.  Используя их, я
сначала собрал аппаратную часть (подключил HCL к роутеру патчкордом), включил его и через веб-интерфейс сделал его базовую настройку (пока без подчиненных устройств).
     Затем собрал электрическую часть системы:
- Реле термостата было соединено с котлом и установлено рядом с ним в котельной. Двумя проводами с котла на реле были поданы 220v и еще двумя проводами реле было соединено с разъемом NA;
- Демонтирована розетка бойлера горячей воды в котельной;
- Розеточное реле Fibaro Relay Switch было соединено с бытовой сетью, проводом питания бойлера, моностабильным выключателем и лампочкой(параллельно бойлеру). Фантастика, но все это спокойно уместилось в освободившуюся монтажную коробку бывшей розетки бойлера!
Еще раз: не забываем соблюдать правильность подключения фазы (Line) и нейтрального провода (N) к соответствующим разъема розеточного реле.
Важно:  при первом включении любого Z-Wave устройства - на нем автоматически инициируется процесс добавления устройства в беспроводную Z-Wave сеть. Значит к этому моменту центральный контроллер сети желательно должен быть включен и преднастроен. Но потом процедуру подключения устройства можно и запустить вручную (с некоторым танцем с бубном, описанным в инструкции к устройству).
   После включения и добавления в Z-Wave сеть всех устройств, они были настроены через веб-интерфейс центрального контроллера в соответствии с инструкциями. Из особенностей было только:
- настроить Fibaro Relay Switch на работу с моностабильным выключателем;
- настроить Ассоциацию (в терминологии Z-Wave) термостата и реле котла, чтобы термостат мог давать команды реле напрямую, без участия центрального контроллера.

     Затем через веб-интерфейс HCL  были настроены параметры, логика и сценарии таким образом, чтобы:
а) При однократном нажатии на кнопку моностабильного выключателя:
- менялось состояние реле Fibaro Relay Switch  вкл<->выкл. Как следствие:
- зажигалась/гасла лампочка выключателя и включался/выключался бойлер горячей воды;
- на HCL автоматически отправлялось Z-Wave событие «Реле включено»/«Реле выключено» соответственно;
б) HCL, при получении события от реле Fibaro Relay Switch:
-  устанавливал соответствующую заданную температуру воздуха на термостате (если событие «Реле включено» - установить требуемую температуру +21°С - «Рабочий режим», если событие «Реле вывключено» - установить требуемую температуру +10°С - «Дежурный режим»);
- отправлял push-уведомление на мой телефон.
в) термостат, получив заданную температуру от HCL - самостоятельно управляет реле котла таким образом, чтобы постоянно поддерживать заданную температуру. Для этого ничего настраивать не нужно, он уже так настроен изначально.
г) через веб-интерфейс HCL (в том числе и через интернет) можно было запустить сценарий смены режима «Дежурный»/«Рабочий» и таким образом задать режим работы термостата и включить/выключить бойлер горячей воды.

По скриншотам видно, что это все настроить достаточно просто:

Основной экран веб-интерфейса HCL

Визуальная настройка сценариев

График температуры в помещении. На графике видно, что перед приездом жильцов на выходные был удаленно
включен режим «Рабочий» и термостат начал в ночь на субботу подогревать дом.

  Отображение состояния и управление через интернет с мобильного телефона:
